锻钢波纹管截止阀
阀门型号:  WJ11H
阀门口径:  DN15-DN50
阀门压力:  0.6~32.0Mpa
产品材质:  铸钢、不锈钢、合金钢等
适用温度:  —29℃~425℃
适用介质:  水、蒸汽、油品;硝酸、醋酸等
联系电话:  021-56051151/15821524164(汤小姐)
产品说明

锻钢波纹管截止阀是指阀体采用锻造钢的波纹管截止阀。
锻钢波纹管截止阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。锻钢波纹管截止阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
锻钢波纹管截止阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。

产品材质标准明细
序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304(L) A182F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
波纹管 SS
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A182F22 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 填料 柔性石墨 PTFE
8 填料压套 A276420 A182F304
10 填料压板 A216WCB A351CF8
12 阀杆螺母 A276420
手轮 A197
13 锁紧螺母 A1942H A1944 A1948 A1948M
销钉 A276420 A182F304
活节螺栓 A193B7 A193B16 A193B8 A193B8M
螺母 A1942H A1944 A1948 A1948M
垫圈 SS
14 铭牌 SS
产品外形结构及尺寸

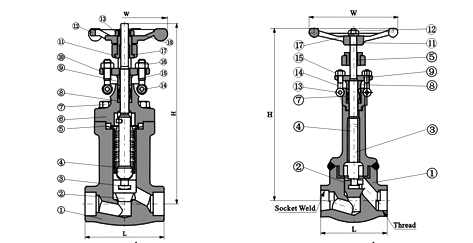

锻钢波纹管截止阀结构
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径 3/8" 1/2" 3/4" 1" 11/4" 11/2"
L1 79 79 92 111 120 120 140
L 79 79 92 111 120 152 172
H(开) 220 220 225 244 321 321 347
W 100 100 100 125 160 160 180
