水封截止阀

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

销售:021-56051151
传真:021-66309799
QQ : 1542202575
邮箱:1542202575@qq.com
水封截止阀说明及产品结构特点

SJ61H(Y),SJ961H(Y)水封截止阀适用于压力≤10.0Mpa,工作温度≤425度(碳钢),≤550度(合金钢),工作介质为水,蒸汽或空气的管路上,作为开闭装置,尤其适用于火电厂汽机真空,冷凝系统.切断或接通管路中的介质,适用介质为∶水、油品、蒸汽和非腐蚀性气体。
结构特点:
1,阀盖填料室带有水封结构(见附图一),当接口通入压力为0.6-1.0MPA的水时,可使系统与大气隔离,具有良好的气密性.
2,水封式闸阀DS/Z系列闸板采用平行式双闸板结构或楔式单闸板结构,密封可靠,开闭轻便,检修方便.
3,水封式截止阀DS/J系列阀门具有结构紧凑,密封面不易磨损,密封性能好,启闭时间短等特点.
4,产品采用倒密封结构,可在不停机工况下进行维修和更换密封填料.
5,阀门连接方式有法兰和焊接两种,驱动方式有手动,电动.

水封截止阀的安装和使用

1、本系列阀门只作全开或全关使用,不准用来调节流量.
2、本系列阀门可安装在水平或垂直管路上.
3、安装前应将阀门清理干净.
4、安装时务必使水封环与水封接头通道对齐,为安装填料方便,允许用石墨石棉填料替代增强聚四氟乙烯填料及填料垫.
5、安装电动阀门时,应检查和调整下限位螺钉及电动装置的行程控制和扭矩控制器.
6、手动启闭阀门时,顺时针为关闭,逆时针为开启.
7、阀门应用手轮或电动装置操作,不准借助其他杠杆.
8、使用时,应经常在转动部分注油,阀杆梯形螺纺部分涂润滑脂.
9、本系列阀门在出厂前严格按照JB/T9092-2007标准逐台试验合格,安装单位不需要解体,可直接安装使用.

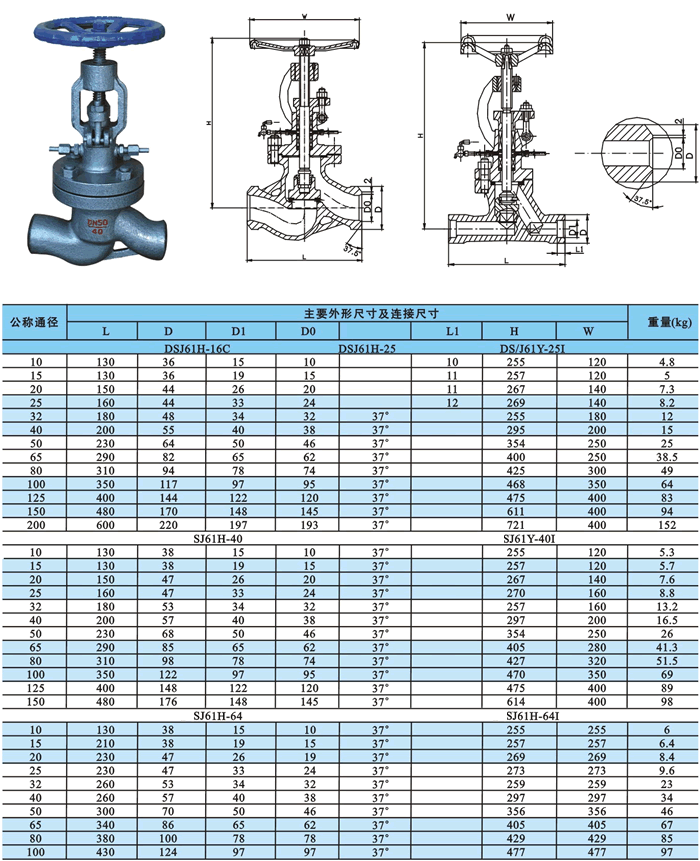

水封截止阀的主要外形和结构尺寸

订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151 www.gkfm.cn
