J24W角式针形截止阀说明
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+200℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
| 序号 |
零件名称 |
材质 |
| 1 |
焊接接管 |
20# A105 SS304 SS304L SS316 SS316L |
| 2 |
平垫圈 |
PTFE? RTFE |
| 3 |
连接螺母 |
20# A105 SS304 SS304L SS316 SS316L |
| 4 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
| 5 |
填料垫 |
PTFE柔性石墨? 金属盘根 |
| 6 |
填料 |
PTFE柔性石墨 |
| 7 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 8 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
| 9 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
| 10 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
| 11 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
| 型号 |
公称通径 |
φ |
φ1 |
L1 |
L |
H |
D0 |
| J24W/H-1-1 |
DN6 |
φ14 |
φ12 |
60 |
66 |
76 |
70(60) |
| J24W/H-1-2 |
DN10 |
φ18 |
φ14 |
60 |
66 |
76 |
80(60) |
| J24W/H-1-3 |
DN15 |
φ22 |
φ17 |
65 |
71 |
81 |
80(70) |
| J24W/H-1-4 |
DN20 |
φ28 |
φ19 |
67 |
73 |
110 |
110(80) |
| J24W/H-1-5 |
DN25 |
φ33 |
φ22 |
73 |
79 |
130 |
130(100) |

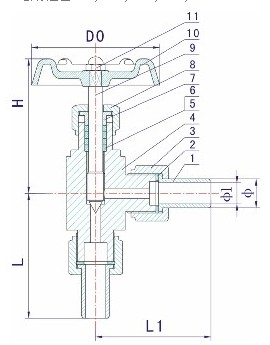

产品外形及结构尺寸示意图
订货须知：
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考，请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。有任何疑问，您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话：021-56051151 www.gkfm.cn
