产品说明
J41F46-16 型
衬氟截止阀适用于各种强腐蚀工况，操作简单，使用寿命长。是采用整体包胶技术生产的一种防腐阀门，内件全部采用防腐材料整体包衬，防腐性能极好，适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
为保证管路介质绝对不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；阀门选材广泛，规格齐全，是勘探,石化，化工，原油和天然气等输送管道的理想用阀。阀杆设计成分段式由夹夹持连接而成，有利于阀门的开度控制和维修。
执行标准
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
产品性能规范
| 型号 |
J41Fs-16 |
J41F46-16 |
J41F3-16 |
| 公称压力 PN/MPa |
1.6 |
| 试验压力 |
壳体 |
2.4 |
| 密封 |
1.76 |
| (液体) |
| 适用温度℃ |
≤150 |
| 适用介质 |
酸、碱、盐等强腐蚀性介质 |
产品主要零部件材质
| 型号 |
零件名称 |
| 阀体、阀盖 |
阀杆、阀瓣 |
阀杆螺母 |
填料 |
手轮 |
| J41Fs-16 |
灰铸铁内衬氟塑料 |
碳钢外包氟塑料 |
锰黄铜 |
聚四氟乙烯 |
球墨铸铁 |
| J41F46-16 |
| J41F3-16 |

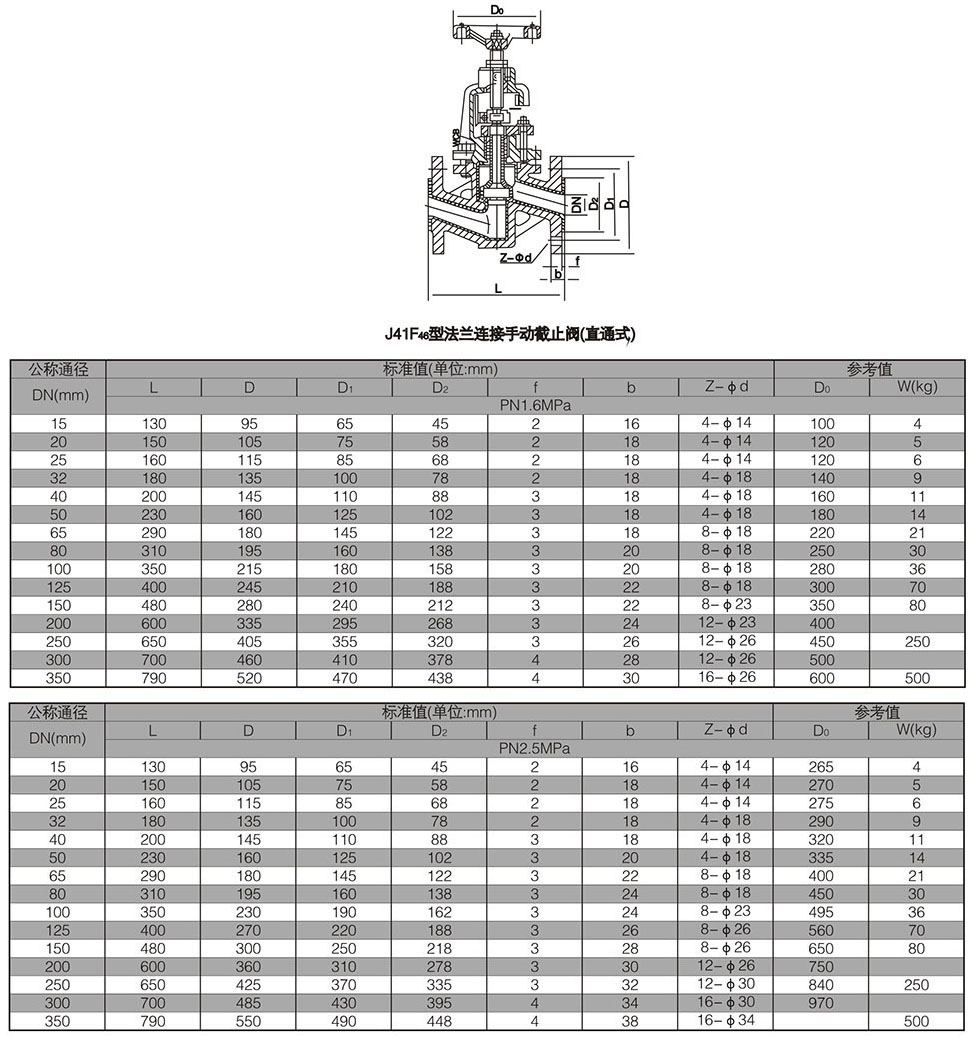

主要外形和连接尺寸
订货须知：
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考，请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。有任何疑问，您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话：021-56051151?www.gkfm.cn
