【产品概述】
   J41W型不锈钢法兰截止阀产品,主要用来切断(或接通)管路介质。适用于化工等行业的硝酸、醋酸等场合。J41W型不锈钢截止阀按国家标准生产,具有结构先进,工艺性能,各项性能指标达到先进标准水平。
   J41W 型 PN16~PN64 不锈钢法兰截止阀:手动、法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系不锈钢(J41W-16P~64P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~64R),公称压力 PN16~PN64,阀体材料为 0Cr18Ni9 系不锈钢(J41W-16P~64P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~64R)的截止阀。

【结构特点
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

【主要性能规范】

型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 硝酸类
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 硝酸类

【产品零部件材料】

零件名称 材料
Q41W-16P-25P-40R Q41W-16R-25P-40R
阀体、阀盖 铬镍钛钢 铬镍钼钛钢
阀板
阀杆
阀杆螺母 铝铁青铜
手轮 灰铸铁、可铸锻铁


【主要外形连接尺寸】

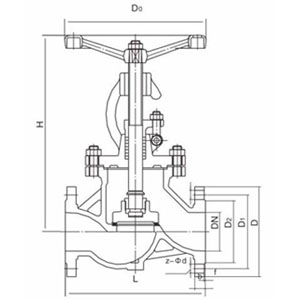

J41W型不锈钢法兰截止阀主要外形连接尺寸图


型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550

型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550

型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-40P(R) 15 130 95 65 45 233 16-2 4-14 40
20 150 105 75 55 275 16-2 4-14 51
25 160 115 85 65 285 16-2 4-14 58
32 180 135 100 78 302 18-2 4-18 66
40 200 145 110 85 355 18-3 4-18 76
50 230 160 125 100 370 20-3 4-18 88
65 290 180 145 120 408 22-3 8-18 110
80 310 195 160 135 436 22-3 8-18 121
100 350 230 190 160 475 24-3 8-23 150
125 400 270 220 188 558 28-3 8-25 178
150 480 300 250 218 720 30-3 8-25 204
200 600 375 320 282 800 38-3 12-30 260
J41W-64P(R) 15 170 105 75 55 240 18-2 4-14 41
20 190 125 90 68 280 20-2 4-18 51
25 210 135 100 78 290 22-2 4-18 58
32 230 150 110 82 325 24-2 4-23 66
40 260 165 125 95 360 24-3 4-23 76
50 300 175 135 105 410 26-3 4-23 88
65 340 200 160 130 430 28-3 8-23 110
80 380 210 170 140 465 30-3 8-23 121
100 430 250 200 168 537 32-3 8-25 150
125 500 295 240 202 630 36-3 8-30 176
150 550 340 280 240 790 38-3 8-34 204
200 650 405 345 300 910 44-3 12-34 260
声明:本文中所有文字、数据、图片均只适用于参考,J41W型不锈钢法兰截止阀主要性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-56051151。
