上海工开阀门是上海地区专业的阀门生产厂家，主要产品截止阀、不锈钢截止阀、气动截止阀、波纹管截止阀等，工程师皆有数十年专业经验，今天主要为大 家分析J44F46角式衬氟截止阀的具体结构分析：
       衬氟塑料阀门在上世纪七十年代开始研发，由于阀门结构的特殊性，最初的衬氟塑料阀门主要集中在蝶阀和球阀几种结构简单品种上，还不能适应石化管道强酸、强碱、溶剂类介质。后来发明了哈氏合金、蒙乃尔合金、镍基合金，解决了石化特殊管道输送难题。

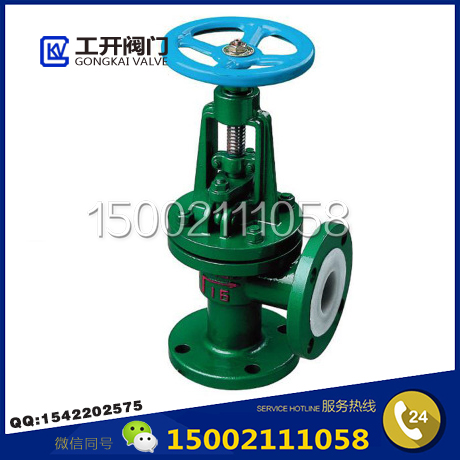

     角式衬氟截止阀在阀门闭合时，通过驱动装置带动阀杠向阀瓣施加压力，让阀瓣阀座密闭，起到密封的效果，停止管道流体的流通。当阀瓣开始从阀座表面离开时，阀瓣的密封面不会与阀体产生任何接触，所以阀瓣密封面受到阀座磨损作用小，有较长的使用寿命，能够较长时间保持良好的密封性能。管道中的介质通在流经衬氟角式截止阀时，受直角式阀体影响会改变流动方向，所以衬氟角式截止阀会比其他类型的截止阀有更高的阻力系数。
      衬氟角式截止阀的最大的亮点就是将阀门设计在管道系统的转弯处，一方面不用对管道装置90°弯头接头，另一方面衬氟截止阀阀门两端的管道呈90直角状，这样一来管道中的介质如果流过阀门就会改变原本的流向，这个过程中管道介质会有下降的作用力，非常适合在合成氨生产管道和空调制冷管道中使用。该角式衬氟截止阀为一种能耐强腐蚀、耐高温、耐磨损类介质的阀门，密封性能好，安装在介质管路上；所述角式衬氟截止阀包括：阀体、阀盖、阀瓣、f4填料、填料压盖、阀杆、手轮；阀瓣连接在阀杆上；角式衬氟截止阀的进液口和出液口垂直布置，角式衬氟截止阀的流体通道的内表面均设置有氟塑料层。述阀体的外法兰上设置有梯形卡口，紧贴阀体的外法兰上的氟塑料层上开有对应的梯形卡口；所述阀体的内部也设置有凸起卡口，紧贴阀体内部的氟塑料层上开有对应的凹槽卡口。

本文由截止阀生产厂家提供，转载请注明出处。
