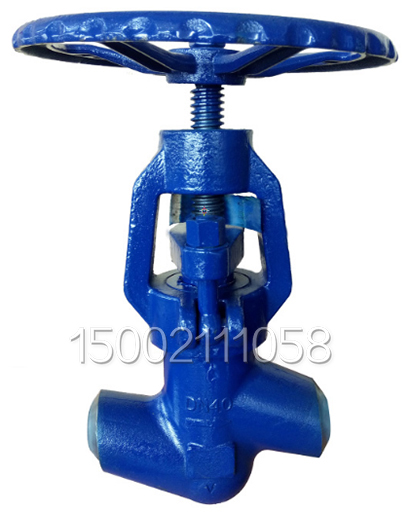

上海工开阀门是上海地区专业的阀门生产厂家，主要产品截止阀、不锈钢截止阀、气动截止阀、波纹管截止阀等，工程师皆有数十年专业经验，今天主要为大 家介绍南通式截止阀-高温高压截止阀结构原理，型号J61Y：

　南通式截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。

该阀门的特点：
1、阀门两端连接采用法兰端或堆焊端结构，由用户在订单中指明。
2、本系列阀门采用填料密封结构，填料选用国际上通用的柔性石墨组合填料。
3、本系列阀门常规操作方式为手轮或伞齿轮装置，用户也可选用与之相配的电动装置、液压执行器、气动执行器。
4、阀瓣、阀座密封面用合金钢或钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、康擦伤性能好，使用寿命长。
该阀门工作原理和结构说明：

本系列阀门，当顺时针方向旋转手轮时，阀瓣下降将通道切断，即为关闭。逆时针方向旋转手轮时，阀瓣上升，即为开启。
开启过程——
1、在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程——
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 、快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4、手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

本文由截止阀生产厂家提供，转载请注明出处。
